在液氮輸送管路設計中，管路膨脹和收縮是必須重視和有效管理的關鍵問題。液氮作為一種極低溫的液體，在運輸和使用過程中會導致管路的熱脹冷縮現象，這可能引發管道應力集中、泄漏甚至破裂，給系統運行安全帶來潛在風險。因此，為了確保液氮管路的安全和可靠運行，需要采取一系列的預防措施和技術手段來有效控制管路的膨脹和收縮。

　　管路設計與材料選擇

　　液氮管路的設計首先要考慮到其在極低溫下的特性和環境條件。通常情況下，采用高強度、耐低溫的材料如不銹鋼、鋁合金等制造管道是常見的選擇。這些材料能夠在低溫下保持較高的強度和韌性，有效抵抗溫度變化引起的應力變形。

　　管路固定和支撐設計

　　為了防止管路在運行中由于熱脹冷縮引起的位移和應力集中，必須設計合適的管路固定和支撐系統。固定支架應該能夠限制管道的縱向和橫向移動，同時允許在必要時有一定的伸縮空間。支撐系統的設計要考慮到管道的重量、運行溫度范圍及其對管道的影響，確保在各種工況下都能有效支持和保護管道。

　　膨脹節和補償器的應用

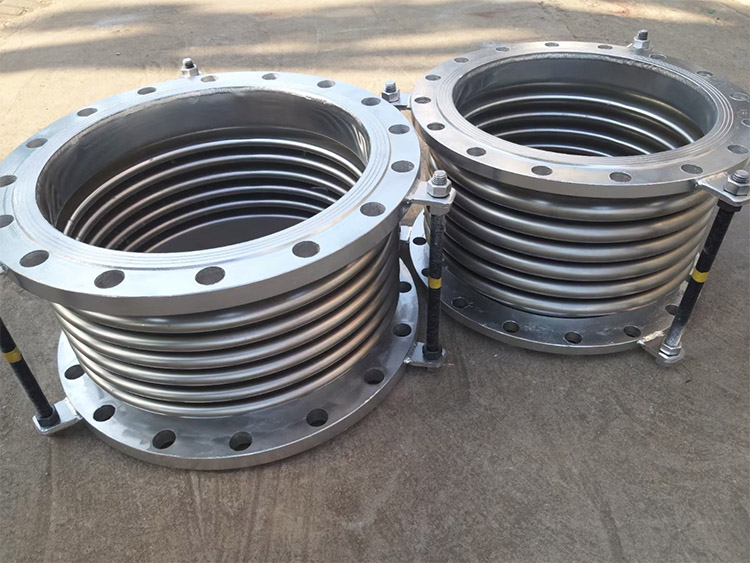

　　在液氮管路中，安裝膨脹節和補償器是一種常見的措施，用以補償由于溫度變化引起的管道長度變化。膨脹節通常采用金屬波紋管或伸縮節的形式，能夠在管道熱脹冷縮時吸收和補償長度變化，減少管道受力。補償器則可以根據管道的伸縮情況調整其長度，保持管道的相對穩定。

　　熱絕緣和保護措施

　　由于液氮的極低溫特性，管路周圍的絕緣材料和保護措施顯得尤為重要。熱絕緣材料如聚乙烯泡沫、巖棉等能有效減少熱量傳導，降低管道表面的溫度梯度，減緩熱脹冷縮過程對管道材料和結構的影響。此外，外部保護層如防護套管、護套等也可以增加管道的耐用性和安全性，防止外部環境對管道的損害和影響。

　　實例分析與案例研究

　　為了更好地理解液氮管路膨脹收縮問題及其解決方案，可以通過實際案例和數值分析來加深認識。例如，一條液氮輸送管道在特定工況下，由于溫度變化導致的長度變化可以通過膨脹節和支撐系統的設計來控制在安全范圍內。通過對實際工程案例的詳細分析，可以驗證設計方案的有效性和可行性，為類似工程提供有價值的參考和經驗。
