查特液氮罐杜瓦瓶是市場上使用比較廣泛占有率比較高的同類產品，查特公司在真空儲存深冷領域在40多年前就開始研發產品，現在主要研究低溫介質儲存的低耗損儲存和長壽命的使用。以利于客戶的長期高效使用。查特液氮罐杜瓦瓶的產品研發讓技術原理涵蓋所有深低溫儲存和運輸領域，是機電一體化行業在超低溫領域的延伸。創造深遠價值。





通常使用查特的Dura-Cylinder 180MP液氮罐以及DC230LP杜瓦瓶是用于液氮補充、NMR核磁共振儀液氮補充，質譜儀，液質聯用儀的高純氮氣供氣使用，激光切割機的氮氣供應，另外，動態熱機械分析儀、高低溫試驗箱、細胞儲存補液罐等都需要查特各種型號的補液罐杜瓦罐產品。因其開發了多種規格的壓力范圍產品，滿足不同行業的具體需求。獨特向好的絕熱系統是各個行業客戶青睞查特液氮罐的原因。在氣體使用行業，越來越多的客戶在將傳統氣瓶替換成查特液氮罐產品來供應氮氣，因為，一個 180MP杜瓦瓶的容量相當于18個壓力為2400psig的高壓氣瓶







一  查特液氮罐杜瓦瓶產品特點

1 產品分型清晰——查特液氮罐各種型號分型主要根據罐體容積和壓力分型。便于各種行業客戶的選型。一般低壓補液需求選擇使用22psi壓力的LP型罐體，普通補液和使用高純氣體的客戶使用MP型1.58mpa，配置接口及減壓閥輸出氣體，而需要更高壓力的實驗環境，厭氧培養箱或者液體/氣體要求的則可以選擇2.4mpa壓力系列產品。



2 產品配置完善——查特液氮罐杜瓦瓶除不銹鋼制罐體主體結構外，標準配置了相應的截止閥，安全閥系統，液位監控表，壓力平衡回路，完善的扶手圈，罐底部的安全保護圈體。低壓罐體還配有腳輪系統。



3 主體用料考究——液氮罐主體使用全不銹鋼材質打磨拋光制成，外觀耐受腐蝕，適用于所有實驗室環境及工業使用環境。不銹鋼用料厚實耐用。是客戶長久選擇的主要原因。



4 出廠校準的組合調壓系統——查特液氮罐的MP和HP系列配置的組合調壓系統是其為氣體系統的使用配置的豐富功能。該系統為內部平衡調壓起到不可替代的作用，使用氣體輸出，增壓后汽化盤管多余的流量氣體經組合調壓系統平衡回流再進入汽化系統內部，節省罐體內部氮氣的揮發量，平衡壓力，一舉兩得。



5 整體設計的兩套便捷搬運車——設計了2套便捷搬運車，一套出廠即安裝在罐體上，框式車體及腳輪讓罐體搬運方便便捷。另一套適合單獨搬運的液壓手推式液氮罐搬運推車也可以單獨定貨。

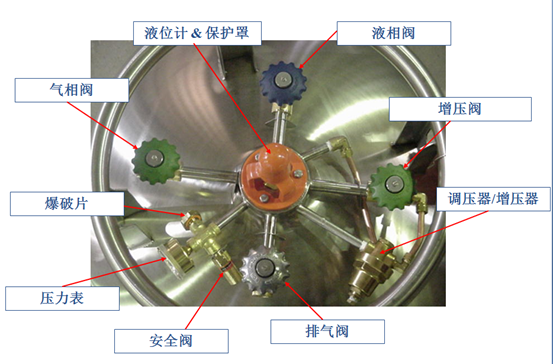

二 配置說明

1、液相閥——液相閥用來輸入或者輸出低溫液體

2、增壓閥——增加罐內壓力，調節罐體汽化壓力

3、調壓器/增壓器——（接通/斷開）壓力控制調節器

4、排氣閥——又稱放空閥，用于放空罐體內部壓力

5、安全閥——又稱泄壓閥，在罐體內部壓力超高時，用來泄壓

6、壓力表——指示罐體內部壓力

7、氣相閥——輸出氣體使用

8、液位計/保護罩——指示液氮罐內部低溫液體液位，保護罩用來保護液位計



三 查特液氮罐用途介紹



1 查特液氮罐用于厭氧手套箱供應氮氣，高純度，壓力的氮氣供應，使用查特液氮罐配備厭氧手套箱供應氮氣使用180MP 或者200MP型查特液氮罐



2 NMR核磁共振儀沖入液氮，使用低壓力的DC230LP型號配置液氮低溫軟管為核磁共振儀補充液氮，DC230LP還為很多生物液氮罐做補充罐使用。低壓力22PSI用途下，補充罐的使用廣泛



3另外質譜儀，液質聯用儀，氣質聯用以的高純氮氣供氣使用180MP或者200MP，都是市場上的常用型號，在激光切割機領域，查特液氮罐的使用更為廣泛，現有的動態熱機械分析儀、高低溫試驗箱等都適配查特中、小型號的MP系列罐體。











四 查特液氮罐使用方法



低溫液體使用

1使用液氮罐內的低溫液體，如液氮，需要連接軟管到進排液閥，另一端連接需要使用液氮的設備。

2 罐體內有低溫液體時，先打開液氮罐增壓閥，一般緩慢開啟增壓閥，壓力緩慢增加，一般壓力不超過。0.2mpa。然后開啟液相閥，放出低溫液體。可以手動根據低溫液體的使用情況調節閥體的開動大小。

3 停止使用時關閉液相閥和增壓閥。

4 一般使用后，罐體內會留有壓力，一般無需理會，也可以開啟放空閥放盡罐內壓力。





  罐內氣體使用

1 使用罐內氣體，需要先在氣相閥上安裝減壓閥，然后把氣體管路連接好。

2 罐內有低溫液體時，打開罐體增壓閥先開始增壓，使罐體處于增壓狀態，然后打開氣相閥，罐體內部增壓后，又經汽化盤管后汽化的氣體就經過氣相閥體出來了。

3 使用時根據使用的壓力要求調解氣相閥外安裝的減壓閥的壓力表的壓力，以適應使用的壓力需求。

4 關閉時，先關閉減壓閥，再關閉增壓閥，再關閉氣相閥。











五 查特液氮罐杜瓦瓶注意事項



1 新購的液氮罐，使用時最好先沖入低溫液體預冷后再足量沖入，首次使用時會因為溫差原因產生大量氣體蒸發和浪費，所以最好提前預冷。



2 使用液氮罐杜瓦瓶經常移動罐體的客戶，建議購買時同時選購推車框架，后期使用時方便移動和管理。



3 查特杜瓦瓶出廠會根據具體內部充裝的液體介質在罐體上安裝標簽，訂貨時最好能夠確認好，這樣后續使用時按照介質使用，外部標簽也標識清楚明了。



4 使用時因過量汽化，罐體內部盤管的過量蒸發導致的罐體底部部分結霜是正常現象。產品使用大量的氣體輸出的過量汽化偶爾會出現這樣的情形。
