查特液氮罐 mve液氮罐 自增壓液氮罐 MC450HP MC450
一 查特液氮罐杜瓦瓶產品特點
1 產品分型清晰——查特液氮罐各種型號分型主要根據罐體容積和壓力分型。便于各種行業客戶的選型。一般低壓補液需求選擇使用22psi壓力的LP型罐體，普通補液和使用高純氣體的客戶使用MP型1.58mpa，配置接口及減壓閥輸出氣體，而需要更高壓力的實驗環境，厭氧培養箱或者液體/氣體要求的則可以選擇2.4mpa壓力系列產品。
2 產品配置完善——查特液氮罐杜瓦瓶除不銹鋼制罐體主體結構外，標準配置了相應的截止閥，安全閥系統，液位監控表，壓力平衡回路，完善的扶手圈，罐底部的安全保護圈體。低壓罐體還配有腳輪系統。
3 主體用料考究——液氮罐主體使用全不銹鋼材質打磨拋光制成，外觀耐受腐蝕，適用于所有實驗室環境及工業使用環境。不銹鋼用料厚實耐用。是客戶長久選擇的主要原因。
4 出廠校準的組合調壓系統——查特液氮罐的MP和HP系列配置的組合調壓系統是其為氣體系統的使用配置的豐富功能。該系統為內部平衡調壓起到不可替代的作用，使用氣體輸出，增壓后汽化盤管多余的流量氣體經組合調壓系統平衡回流再進入汽化系統內部，節省罐體內部氮?dú)獾膿]發量，平衡壓力，一舉兩得。
5 整體設計的兩套便捷搬運車——設計了2套便捷搬運車，一套出廠即安裝在罐體上，框式車體及腳輪讓罐體搬運方便便捷。另一套適合單獨搬運的液壓手推式液氮罐搬運推車也可以單獨定貨。
二 技術參數：
|
型號/ Model |
單位Unit |
MC390MP MCR |
MC390HP MCR |
MC450MP MCR |
MC450HP MCR |
|
尺寸/ Dimensions |
|||||
|
瓶體直徑/Cylinder Diameter |
厘米/cm |
75 |
75 |
75 |
75 |
|
瓶體高度/Cylinder Height |
厘米/cm |
141 |
141 |
156 |
156 |
|
框架長度/Base Length |
厘米/cm |
86 |
86 |
86 |
86 |
|
框架寬度/Base Width |
厘米/cm |
86 |
86 |
86 |
86 |
|
框架高度/Base Height |
厘米/cm |
200 |
200 |
200 |
200 |
|
瓶體空重/Empty Weigt |
公斤/kg |
197 |
242 |
216 |
266 |
|
框架重/Frame Weight |
公斤/kg |
164 |
164 |
164 |
164 |
|
充裝液體重量/ (N2) |
公斤/kg |
272 |
256 |
314 |
294 |
|
(O2) |
公斤/kg |
387 |
366 |
445 |
420 |
|
(Ar) |
公斤/kg |
470 |
445 |
539 |
511 |
|
(CO2) |
公斤/kg |
/ |
392 |
/ |
452 |
|
(N2O) |
公斤/kg |
/ |
372 |
/ |
427 |
|
技術指標 / Technical Specifications |
|
|
|
||
|
安全閥設定壓力 |
Psig/MPa |
230/1.58 |
350/2.41 |
230/1.58 |
350/2.41 |
|
Relief Valve Setting |
|
|
|
|
|
|
日蒸發率(%每天） |
N2 |
1.84% |
1.84% |
1.80% |
1.80% |
|
O2 Ar |
1.50% |
1.50% |
1.40% |
1.40% |
|
|
NER(per day %) |
|
|
|
||
|
CO2 |
|
0.60% |
|
0.50% |
|
|
幾何容積/Gross capacity |
升/Liter |
390 |
390 |
450 |
450 |
|
凈容積/Net Capacity |
升/Liter |
371 |
371 |
428 |
428 |
|
標況下氣體體積 / Standard Volume |
|
|
|
|
|
|
氮/N2 |
Nm3 |
218 |
391 |
252 |
233 |
|
氧/O2 |
Nm3 |
262 |
253 |
302 |
292 |
|
氬/Ar |
Nm3 |
251 |
246 |
289 |
284 |
|
二氧化碳/CO2 |
Nm3 |
|
197 |
|
227 |
|
氣流 / Gas Flow |
|
|
|
|
|
|
N2,O2,Ar |
Nm3/hr |
15.1 |
15.1 |
15.1 |
15.1 |
|
CO2 |
Nm3/hr |
|
5.1 |
|
5.1 |
* 在安全閥設定壓力下的充裝重量/Fill weight is based on relief valve setting pressure

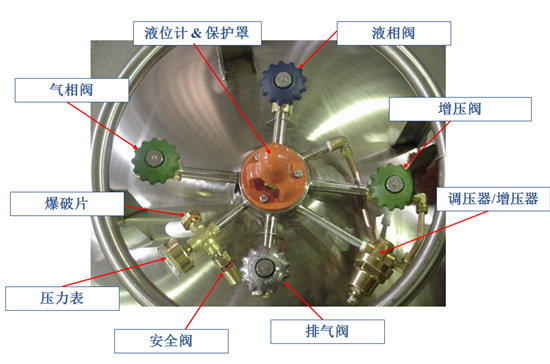

三 配置說明
1、液相閥——液相閥用來輸入或者輸出低溫液體
2、增壓閥——增加罐內壓力，調節罐體汽化壓力
3、調壓器/增壓器——（接通/斷開）壓力控制調節器
4、排氣閥——又稱放空閥，用于放空罐體內部壓力
5、安全閥——又稱泄壓閥，在罐體內部壓力超高時，用來泄壓
6、壓力表——指示罐體內部壓力
7、氣相閥——輸出氣體使用
8、液位計/保護罩——指示液氮罐內部低溫液體液位，保護罩用來保護液位計
四 查特液氮罐用途介紹
1 查特液氮罐用于厭氧手套箱供應氮?dú)猓呒兌龋瑝毫Φ牡獨夤?yīng)，使用查特液氮罐配備厭氧手套箱供應氮?dú)馐褂?/span>180MP 或者200MP型查特液氮罐
2 NMR核磁共振儀沖入液氮，使用低壓力的DC230LP型號配置液氮低溫軟管為核磁共振儀補充液氮，DC230LP還為很多生物液氮罐做補充罐使用。低壓力22PSI用途下，補充罐的使用廣泛
3另外質譜儀，液質聯用儀，氣質聯用以的高純氮?dú)夤馐褂?/span>180MP或者200MP，都是市場上的常用型號，在激光切割機領域，查特液氮罐的使用更為廣泛，現有的動態熱機械分析儀、高低溫試驗箱等都適配查特中、小型號的MP系列罐體。
