查特液氦杜瓦瓶
查特CHART制造的深冷液氦杜瓦瓶罐體系列產品是專為液氦應用的可靠產品,適用于運輸和儲存。亦適用于深冷液氦的輸出和分配。查特液氦杜瓦瓶系列產品具有罐體自重輕、供液易操作、使用高度可靠和絕熱性能強的特點。專業的輸出頸管設計用于運輸過程的使用。正方形底座對于運輸?shù)谋憬菪詷O為方便。底部帶滑輪的超級穩定設計用于提供很大支撐和經濟的穩定性。
常用查特液氦杜瓦是100升、250升、和500升的規格。深冷液氦杜瓦瓶可選配絕對壓力安全閥，整體設計安全裝置可以用于航空運輸。液氦杜瓦適用于核磁共振（MRI）供液設計，低溫超導研究，超導核磁共振儀,腦磁圖等使用。為優化使用，查特將所有型號設計為100%無磁設計。液氦杜瓦廣泛應用在氦液化器、超導、測試超導電極、還能適合插入或浸沒液氦的應用場合等領域。系列液氦杜瓦通過優化設計，很大程度減小儲存、運輸和分配時液氦的損失。先進的蒸氣冷卻多層屏蔽技術結合超絕熱材料的使用，使得查特液氦杜瓦成為業界損耗率低的液氦杜瓦。
產品優點:
查特CHART的超級深冷液氦杜瓦罐的控制閥組及接頭都安裝在罐體的頂部，非常便于使用和操作，還可連接各種標準尺寸的軟管和設備組件。
◆ 質量輕，經久耐用
◆ 可靠的絕熱性能
◆ 配置較大的球閥，可連接最大為3/4〃（19mm）輸液管
◆ 底部配萬向輪
◆ 應用于分配、研究和液化
◆ 真空三年質保
應用液氦較多的低溫液體使用是在強磁場中心的物理實驗室。鮮為人知的液氦杜瓦其實并不神秘，科學家杜瓦于 1893 年1 月20 日，發明了一種特殊的低溫恒溫器（cryostat）——后來稱為杜瓦，用來貯存低溫液體。這種容器后來被改造成人人皆知的日用品——熱水瓶。 杜瓦其實就是一個絕熱容器，它將外界的熱量與內部的低溫液體隔斷。我們知道，常見的絕熱方式有：堆積絕熱、高真空絕熱、真空粉末絕熱、高真空多層絕熱和高真空多屏絕熱。商業液氦杜瓦常見的容量有： 100L、 250L和 500L
查特液氦杜瓦外殼采用304不銹鋼材料，更大的杜瓦頸部允許插入標準液氦管線也可消除熱振蕩，也允許測試超導電極，還能適合插入或浸沒液氦的應用場合。可提供各種把手，便于拉動和固定。提供快速球閥和快速接頭便于插入傳輸管線和壓力密封.
These Ultra-Helium Dewars™ are light, maneuverable and durable, while providing superior thermal performance. The unique neck tube design provides proven support during transportation. The outboard caster base provides maximum stability in a compact design. Available in sizes ranging from 100 to 500 liters, the dewars are suitable for air transport (IATA conforming) with the optional absolute pressure relief valve. All models are 100% non-magnetic for Magnetic Resonance Imagery (MRI) service.
Product Advantages:
Maximum durability and lightweight
Outstanding thermal performance
Large ball valves for up to 3/4" (19mm) transfer lines

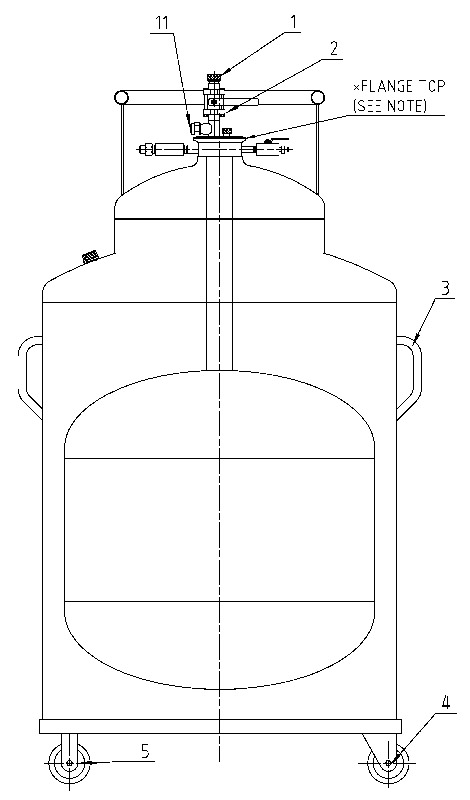

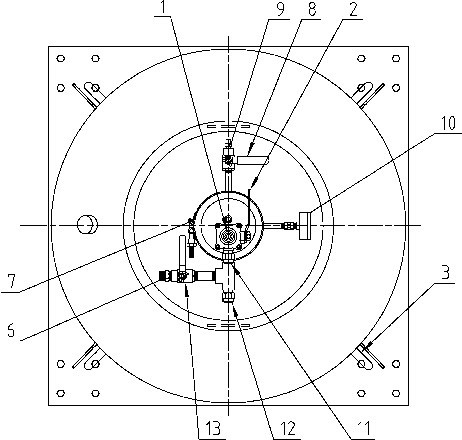

標準配置 Features
-
1快速取液口
-
2取液閥
-
3拉手柄
-
4萬向輪（非磁性）
-
5定向輪（非磁性）
-
6放空閥連接
-
7 V型抱箍
-
8輔助安全截止閥
-
9輔助安全閥（1psig）
-
10壓力表
-
11第二安全閥（12psig）
-
12主安全閥（10psig）
-
13主放空閥
技術規格 / Technical Specifications
|
規格參數 |
|
型號 |
規格 |
HE100 |
HE250 |
HE500 |
|
容積 Capacity |
|
|
|
|
|
液體（幾何容積）Liquid Gross |
升 |
110 |
275 |
550 |
|
液體（有效容積）Liquid Net |
升 |
100 |
250 |
500 |
|
性能 Performance |
|
|
|
|
|
靜態蒸發率 NER** |
%每天（%per day) |
1.25% |
|
|
|
最大工作壓力 MAWP |
psig |
12 |
12 |
12 |
|
尺寸及壓力設置 Dimensions&Pressure Ratings |
|
|
|
|
|
直徑 Diameter |
毫米 |
606 |
856 |
1108 |
|
高度 Height |
毫米 |
1546 |
1675 |
1793 |
|
法蘭至內膽底部長度 Dip Tube Length |
毫米 |
1132 |
1305 |
1421 |
|
皮重 Tare Weight |
公斤 |
114 |
181 |
278 |
|
主安全閥壓力設定 Main Relief Valve Setting |
psig |
10 |
10 |
10 |
|
第二安全閥壓力設定 Secondary Relief Valve |
psig |
12 |
12 |
12 |

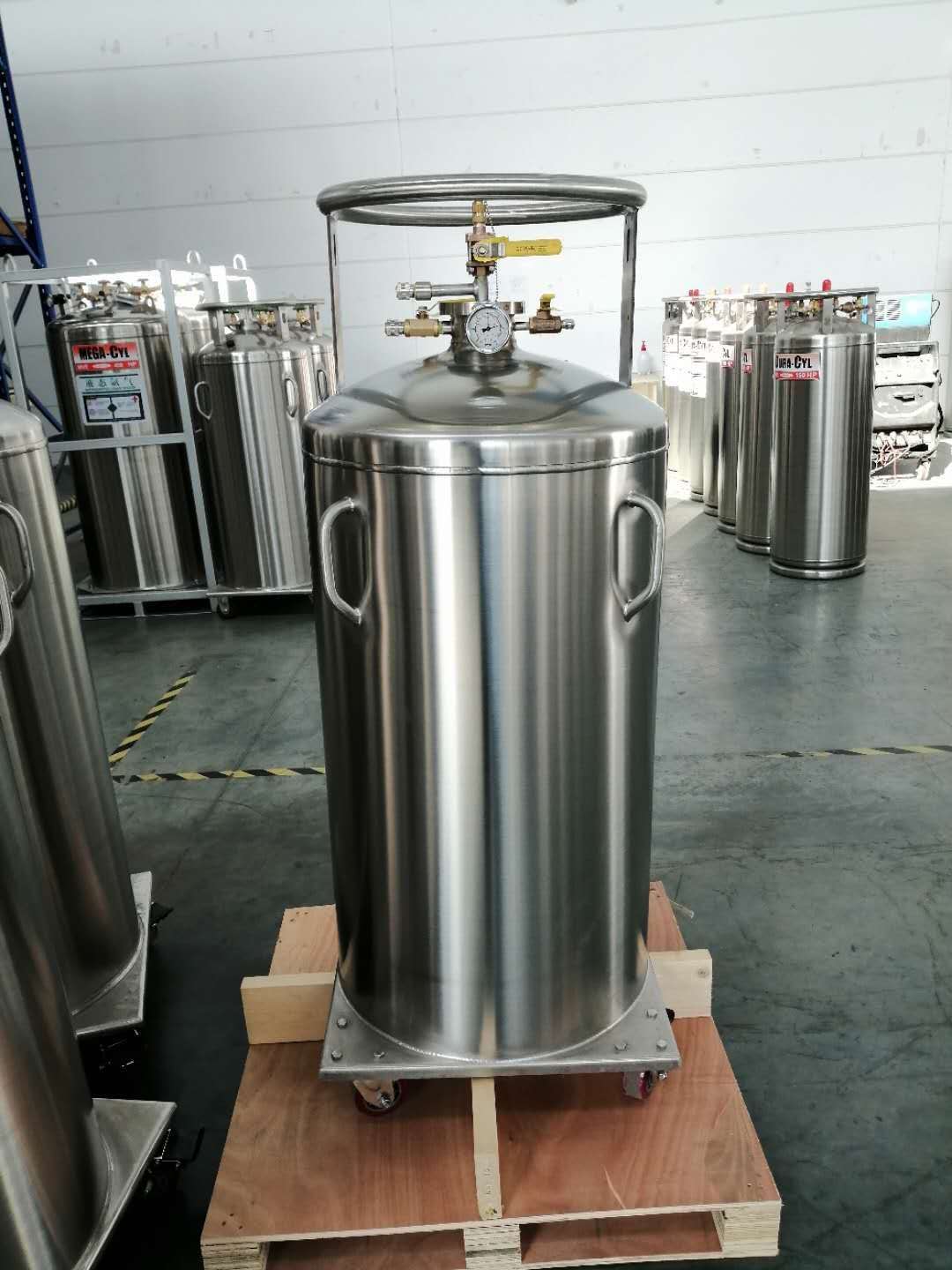

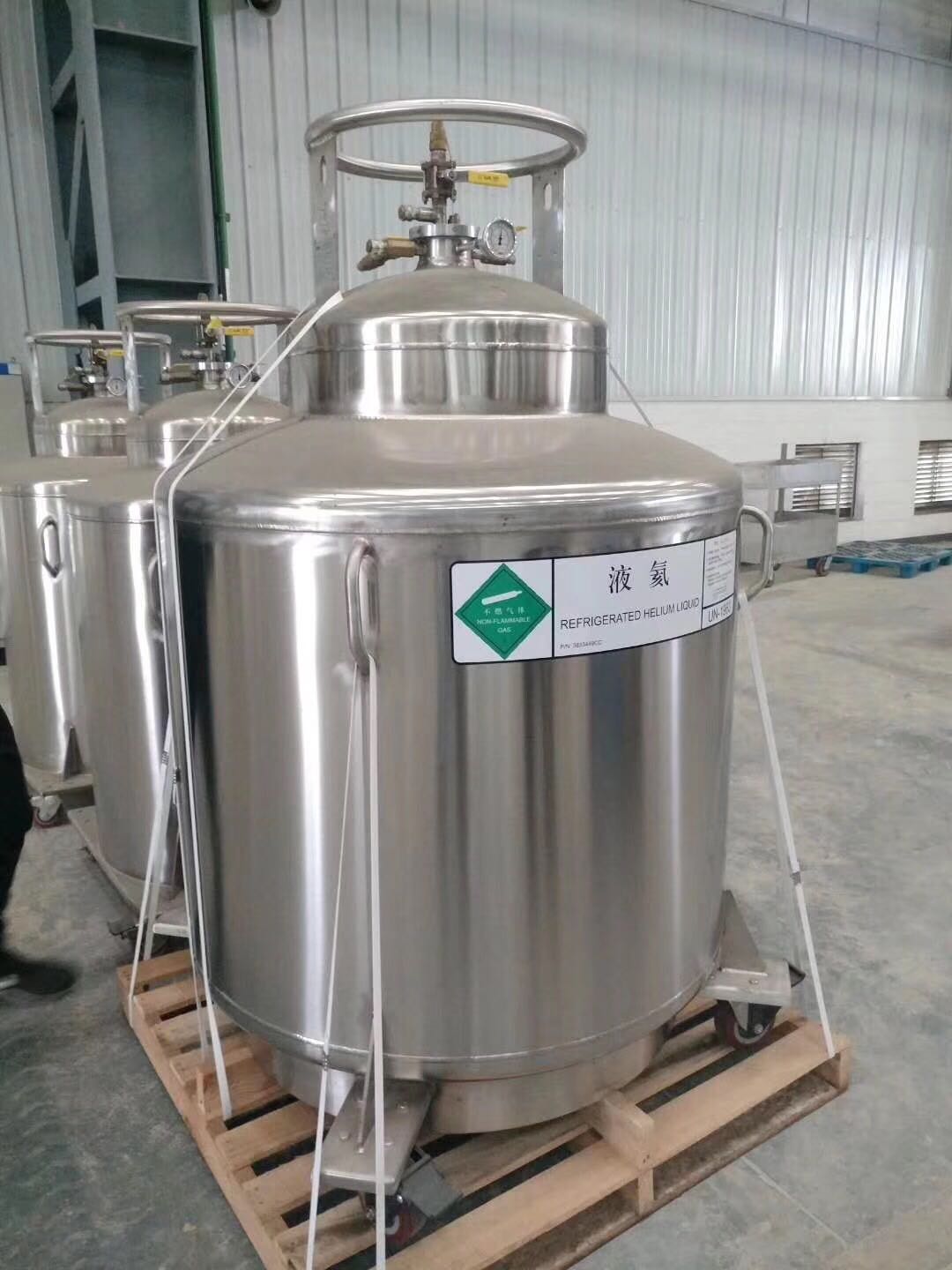

液氦杜瓦罐產品圖
